软启动器的节能原理
电动机软启动器一般以大功率双向晶闸管构成三相交流调压电路。以微处理器及信号采集、保护环构成控制器，通过控制晶闸管的触发角，实现电动机的无触点降压软启动、软停车和空载、轻载的节能及保护功能。通常异步电动机总是在全电压还环境下运行，电动机从空载到满载，磁场几乎不变，因此磁化电流在所有负载下近似地相同。当电动机工作在空载或轻载时，功率因数很低，造成电机效率低。如在轻载时，适当地降低定子线圈的电压，则定子电流中的无功分量将减少，从而使电动机的功率因数上升。由此可见，功率因数既能反映电动机轴上负载p2的变化，又能反映供电电压的波动，是一个理想的控制量。而功率因数角可以用电压和电流之间的相位差来获得。总之，电动机软启动器的轻载节能模式能提高异步电动机轻载时的功率因数，相当于电动机轻载时缘厚度，但线圈的热电寿命值达不到试验标准要求。作为主绝缘来说，与线芯之间的粘合力应尽可能坚实一些，且绝缘之间的热膨胀系数应可能接近铜线，这样的电机线圈，无论在制造过程或是长期运行中均能保持良好的绝缘整体性能，寿命长，可靠性高。所以说，只要选择合适的优良材料不断的进制造工艺，克服或减缓绝缘膨胀的发生，那么在高压电机定子线圈的主绝缘中引入有机薄膜是完全可以的。其耐热电寿命性能还可望大大提高。
若有更多想要了解本公司的软启动器产品的客户们，请联系我们或，在这里我们将会为提供*诚挚的服务。
通讯功能：提供中文上位机软件，便于用户远程控制和调试

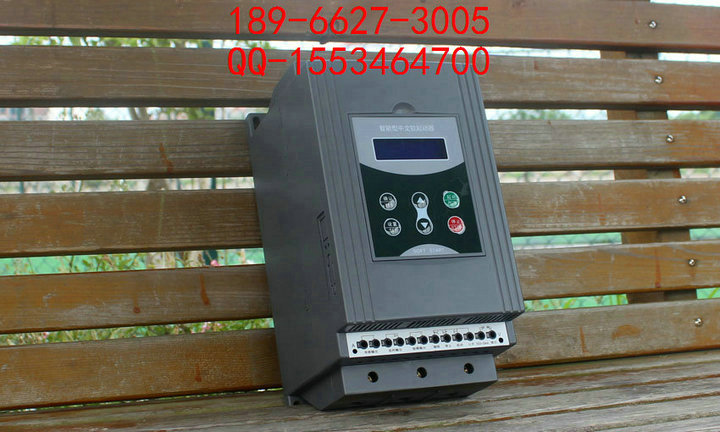

小功率中文电机软启动器外观

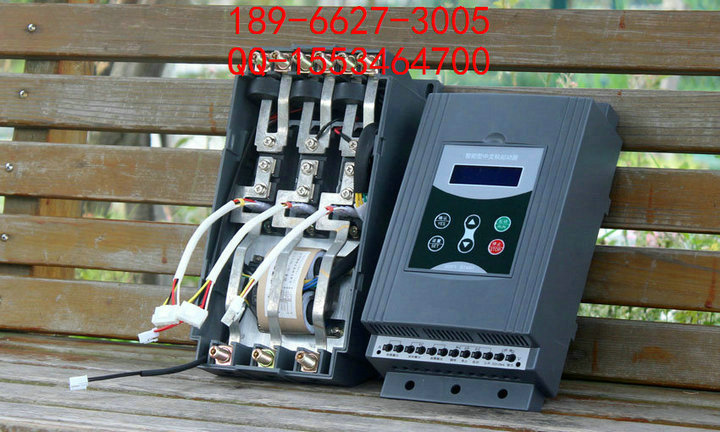

中文电机软起动器内部结构1——高精度电流互感器始终全时在线检测电机电流信号给线路板做实时保护哦
中文电机软起动器内部结构2——输入输出接线端子均为内六角高强度螺丝/亦可一字螺丝刀紧固更方便可靠
中文电机软起动器内部结构3——品牌可控硅+一流生产工艺=放心品质（细节决定成败）
中文电机软起动器250-320KW实拍图片之内部结构
软起动主控板各接插件接线说明（以90KW以上机器配套板为例），75KW以下机器接插件端子在背面，接线原理相同
中文电机软起动器12位输入输出控制端子接线示意图，功能详见说明书

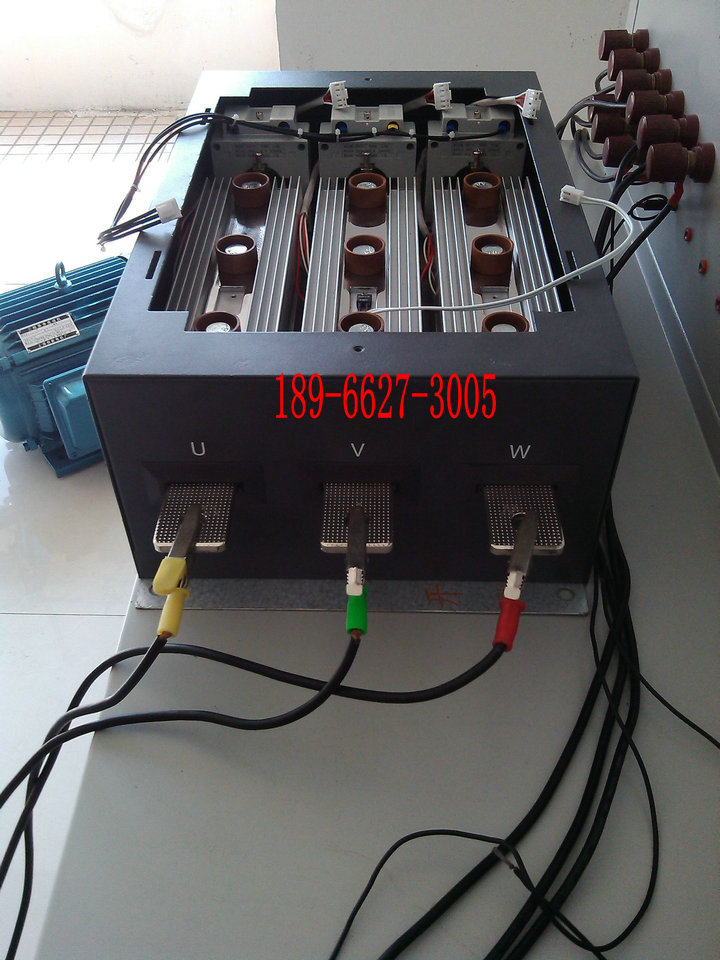

中文电机软起动器输出电机接线端子U、V、W

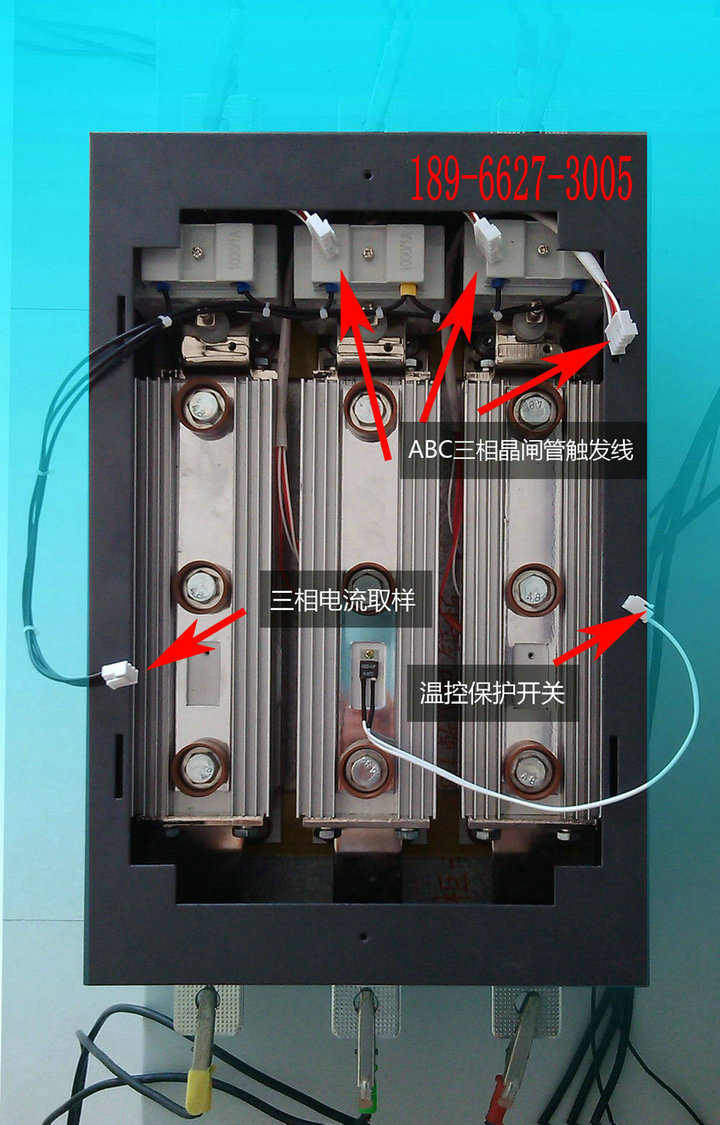

中文电机软起动器三相可控硅触发端子线，高精度电流互感器输入端子线，工作电源及电压监测信号（18V、9V、9V）输入端子线
中文电机软起动器电源输入端子R、S、T，旁路输出端子L21、L22、L23
